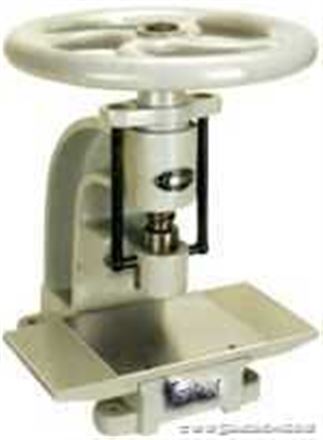

TCP-25冲片机
一、 TCP-25冲片机用途： 冲片机由旋转螺母、升降丝杠、上压板、下压板、切刀、液压油缸、操作杆及控制旋钮等部分组成，根据不同试样改变切刀即可，该机有操作灵活，使用方便等特点。 二、 主要技术指标： zui大负荷 10KN 两柱间距离 160mm 压板尺寸 60mm×160mm 三、使用方法： 根据不同试样选择相应的切刀，装在该机上压板位置上。将料放在刀垫上，使丝杠下移，切刀与料相接触。将控制旋钮向压样方向旋转，拧紧为止。用手上、下搬动操纵杆，使下压板向上移动，压样完成后，将控制旋钮向复位方向旋转，下压板自动复位。 的刀具型号与规格： I型（哑铃型）总长 L=120mm 端部宽度 b=25±0.5mm 标距 Lο=40mm Ⅱ型（哑铃型）总长 L=115mm 端部宽度 b=25±1mm 标距 Lο=25mm Ⅲ型（哑铃型）总长 L=150mm 端部宽度 b=10±0.5mm 标距 Lο=50mm Ⅳ型（哑铃型）总长 L=不小于150mm 端部宽度 b=10-25mm 标距 Lο=50mm 标准配置：主机一台、载刀一把 |
